光纖色散與損耗特性測試實驗GCCA-B

一、產品簡介
色散（Dispersion）是光纖最重要的傳輸特性之一。色散是在光纖中傳輸的光信號由于不同成分的光的時間延遲不同而產生的一種物理效應。
由于EDFA的出現，衰減已經由限制通訊距離的主要問題變成次要問題了，而色散（單模光纖的色散）變成了目前限制光纖通信速率和距離的最主要因素，所以色散的測量以及補償技術受到了越來越多的重視。光信號經光纖傳輸后要產生損耗和畸變（失真），因而使得輸出信號和輸入信號不同。對于脈沖信號，不僅幅度要減小，而且波形要展寬。產生信號畸變的主要原因就是光纖中存在色散和損耗。色散限制系統的傳輸容量，損耗則限制系統的傳輸距離。我司開發的光纖色散與損耗特性測試實驗實驗系統對光纖的色散和損耗特性并對單模光纖的色散和損耗進行測試。

二、教學目的
1、了解并掌握用相移法測量光纖色散的方法，認識色散給數據傳輸造成的影響，簡單了解鑒相器的原理；如有高速示波器，可通過對比傳輸前后波形差異直觀觀察信號由于色散而產生的時間延遲
2、了解并掌握用插入法測量光纖損耗的方法，對光纖損耗有一個簡單的認識

三、儀器功能
1、相位移法測量光纖色散實驗
2、插入法測量光纖損耗實驗

四、實驗配置

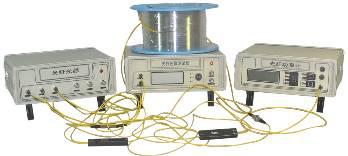

光纖光源、色散測量儀、光纖功率計、WDM、跳線、法蘭盤、G.652光纖、實驗講義、測試報告等
